Máquina CNC de precisão personalizada de magnésio AZ31B Motor Housing & Rotor Hub com tolerância ± 0,01 mm e amortecimento de vibração alta

Carcaça do motor em magnésio AZ31B

Cubo do rotor com tolerância de ±0

01 mm

Lugar de origem:

China

Marca:

JYH

Certificação:

ISO9001,IATF1969

Número do modelo:

OEM/ODM

Contacte-nos

Solicite um orçamento

Detalhes do produto

Tolerância:

±0,01mm

Processamento molhado:

Usinagem CNC

Tipo de material:

Liga de magnésio AZ31B (Mg-3Al-1Zn)

Indústrias de aplicação:

Aeronáutica, Automóveis, Medicina, Eletrónica

Máquinas de lavar roupa:

Peças de metal

Aplicado:

Equipamentos Industriais

Peças giratórias:

Fora do padrão

Item:

Peça de usinagem de precisão CNC

Tratamento térmico:

Disponível mediante solicitação

Uso Final:

OEM, ODM

Quantidade menor:

1 peça

Destacar:

Carcaça do motor em magnésio AZ31B

Cubo do rotor com tolerância de ±0

01 mm

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

Embalagem personalizada

Tempo de entrega

5-8 dias

Termos de pagamento

L/C,D/A,D/P,T/T

Habilidade da fonte

Protótipo para produção em massa

Produtos relacionados

Contacte-nos

Sandy Xu

Contacte agora

Descrição do produto

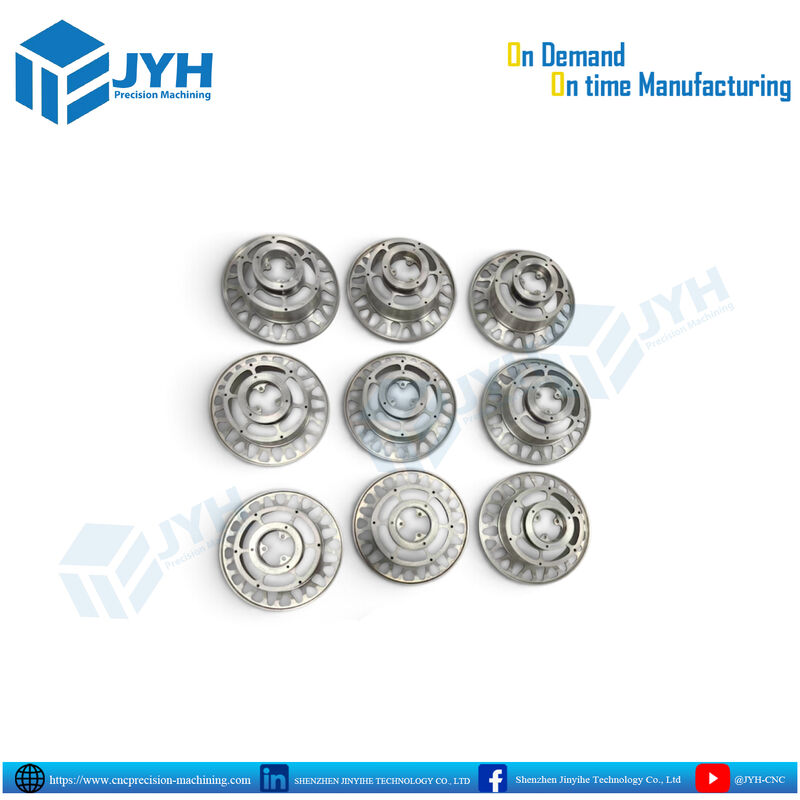

Carcaça de Motor e Cubo de Rotor de Magnésio AZ31B Usinados com Precisão CNC Personalizada

Projetada especificamente para conjuntos dinâmicos com peso crítico, esta usinagem CNC personalizada Magnésio AZ31B a carcaça do endbell e do estator do motor oferece uma relação rigidez-peso incomparável para veículos aéreos não tripulados (VANTs), juntas robóticas de alta aceleração, sistemas de gimbal e hardware de trem de força elétrico.

Usinada a partir de placa de ferramenta e barra de AZ31B forjadas usando centros de torneamento-fresamento CNC multieixo e fresamento simultâneo de 5 eixos, este componente apresenta aletas de ventilação radiais, cavidades de redução de peso de alta relação de aspecto e furos de rolamento de precisão mantidos em tolerâncias geométricas rigorosas de até ±0,005 mm (±0,0002 pol).

O Magnésio AZ31B é aproximadamente 33% mais leve que o Alumínio aeroespacial 6061-T6 e 77% mais leve que o aço, oferecendo resistência específica superior e capacidade excepcional de amortecimento de vibrações mecânicas. Para garantir desempenho confiável em ambientes rotacionais de alta velocidade, cada carcaça passa por usinagem controlada de alta velocidade (HSM) multieixo com controles dedicados de temperatura de cavaco, eliminando tensões residuais e empenamento térmico em paredes estruturais ultrafinas.

Especificações Técnicas

Parâmetro	Capacidade / Especificação Padrão	Notas de Engenharia
Designação do Material	Liga de Magnésio AZ31B (Mg-3Al-1Zn)	Alta ductilidade, amortecimento superior, não magnético
Método de Usinagem	Torneamento-Fresamento Multieixo e Fresamento Simultâneo de 5 Eixos	Slots de resfriamento radial e datum de rolamento cortados em uma única fixação
Tolerâncias Dimensionais	±0,010 mm padrão; até ±0,005 mm crítico	Verificado por CMM de acordo com ISO 2768-m/f ou ASME Y14.5
Concentricidade e Batimento	Dentro de ∅0,008 mm (0,0003 pol)	Crítico para balanceamento dinâmico de motor de alta rotação
Precisão do Furo do Rolamento	Folga ISO H6 / H7 ou ajuste de pressão	Medido por ar para assento de rolamento miniatura de alta precisão
Acabamento Superficial (Usinado)	Ra 0,4 μm−Ra 0,8 μm (16−32 μin)	Passadas de acabamento ultrafinas em datums críticos
Opções de Tratamento de Superfície	Oxidação Eletrolítica por Plasma (PEO/Keronite), Conversão Química (Dow 7/17), Cerakote	Oferece alta resistência ao desgaste, isolamento dielétrico e proteção contra névoa salina
Inspeção de Qualidade	CMM 100%, Projetor de Perfil Óptico, Balanceador Dinâmico	Certificados de material (EN 10204 3.1) e relatório de inspeção completo com balão

Comparação de Desempenho de Material: Magnésio AZ31B vs. Ligas Estruturais

Ao selecionar materiais para hardware rotativo, propulsão de drones ou robótica portátil, a resistência específica (relação resistência-peso) e o amortecimento de frequência natural ditam a eficiência e a dissipação de calor térmico:

Propriedade Métrica / Liga	Magnésio AZ31B	Alumínio 6061-T6	Alumínio 7075-T6
Densidade (ρ)	1,78 g/cm³ (Ultraleve)	2,70 g/cm³	2,81 g/cm³
Tensão de Escoamento	150-200 MPa	276 MPa	503 MPa
Resistência Específica (Sᵧ/ρ)	112 kN⋅m/kg	102 kN⋅m/kg	179 kN⋅m/kg
Capacidade de Amortecimento	Excepcional (Absorve harmônicos de alta rotação)	Moderada	Baixa
Usinabilidade	Excelente (Menor força de corte)	Muito Boa	Excelente
Potencial de Redução de Peso	Linha de base (∼33% mais leve que Al)	+51% mais pesado	+57% mais pesado
Caso de Uso Primário	Motores VANT, gimbals ópticos, links robóticos	Carcaças, quadros, placas térmicas	Longarinas estruturais de alta tensão

Destaques de Fabricação e Engenharia

Produção Integrada de Torneamento-Fresamento: As passagens de ar radiais externas, os degraus de centralização e os padrões de fixação concêntricos são usinados em operações unificadas para minimizar erros de batimento cumulativos entre recursos dinâmicos e estáticos.
Alto Amortecimento de Vibração: A estrutura de rede atômica do magnésio AZ31B absorve vibrações mecânicas e ressonância acústica, protegendo rolamentos de esferas de alta velocidade contra falha por fadiga prematura durante ciclos de aceleração rápida.
Engenharia de Proteção contra Corrosão: Como o magnésio é galvanicamente ativo, as peças são preparadas com tratamentos de superfície especializados — como Oxidação Eletrolítica por Plasma (PEO) ou Cerakote aeroespacial de alta qualidade — para fornecer isolamento de barreira robusto contra umidade, névoa salina e acoplamento galvânico com fixadores de aço.
Segurança contra Incêndio e Disciplina de Ferramental: Usinado sob rigorosos protocolos à prova de fogo, utilizando ferramentas de metal duro afiadas dedicadas, limpeza controlada de cavacos e fluidos de corte sintéticos à base de óleo ou inertes para evitar microignição de finos de magnésio.

Lista de Verificação de Verificação de Produção para Consultas

Envie modelos CAD 3D (.STEP, .STP, ou .IGES) e um desenho 2D complementar destacando os diâmetros dos furos dos rolamentos, chamadas de concentricidade e datums GD&T.
Especifique os requisitos de revestimento ambiental (como usinado com óleo anticorrosivo, revestimento de conversão química, PEO ou cerâmica de filme fino Cerakote externo).
Identifique as especificações da interface de hardware (por exemplo, furos de folga para parafusos de aço inoxidável, furos roscados que requerem inserts Helicoil/rosca de arame para evitar corrosão galvânica).
Descreva seus marcos de produção: amostras piloto rápidas (1-10 peças) vs. volumes de fabricação em série (100-10.000+ peças).
