Gabinete de alumínio usinado CNC | Carcaça anodizada preta
Carcaça de alumínio usinada CNC personalizada com acabamento anodizado preto
Usinagem CNC de precisão | Carcaça de alumínio personalizada | Acabamento anodizado preto | Protótipo para produção
Este costumeCarcaça de alumínio usinada em CNCé fabricado em alumínio usando fresagem CNC de precisão para criar perfis externos complexos, bolsos embutidos, aberturas, recursos de montagem e cavidades internas.
O componente é finalizado com umtratamento de superfície anodizado preto, proporcionando uma aparência limpa e profissional, ao mesmo tempo que melhora a proteção da superfície e a resistência à corrosão. A anodização preta é comumente usada em componentes de alumínio usinados em CNC, onde o desempenho funcional e a aparência visual são importantes.
A carcaça mostrada é um exemplo da capacidade da JYH Precision Machining de fabricarinvólucros de alumínio complexos e invólucros mecânicos diretamente de desenhos de clientes, modelos CAD 3D ou especificações de engenharia.
Quer você precise de um único protótipo, um pequeno lote de produção ou uma produção repetida, os requisitos de geometria, material, tolerância, acabamento superficial e inspeção podem ser personalizados de acordo com sua aplicação.
Visão geral do produto
Uma caixa de alumínio usinada CNC é frequentemente usada para proteger, apoiar ou integrar componentes internos, mantendo interfaces precisas com outros conjuntos mecânicos ou eletrônicos.
Ao contrário dos invólucros de chapa metálica fabricados, um invólucro usinado CNC pode ser produzido a partir de material de alumínio sólido com cavidades, degraus, ranhuras, furos roscados, superfícies de montagem e outras geometrias complexas usinadas com precisão.
Isto torna a usinagem CNC particularmente adequada para aplicações ondeprecisão dimensional, rigidez estrutural, aparência e repetibilidadesão importantes.
Principais recursos do produto
- Construção de alumínio usinado CNC de precisão
- Bolsos complexos e recursos embutidos
- Aberturas personalizadas e interfaces de montagem
- Superfícies de contato usinadas com precisão
- Acabamento de superfície anodizado preto
- Dimensões personalizadas de acordo com desenhos do cliente
- Adequado para protótipos e quantidades de produção
- Usinagem CNC multieixos disponível
- Opções personalizadas de acabamento de superfície
- Inspeção dimensional disponível
- Fabricação baseada em CAD/CAM
- Revisão DFM disponível antes da produção
Especificações Técnicas
| Especificação |
Descrição |
| Tipo de produto |
Carcaça / gabinete de alumínio usinado CNC |
| Processo de Fabricação |
Fresagem CNC |
| Material |
Liga de alumínio de acordo com as necessidades do cliente |
| Opções típicas de alumínio |
6061-T6, 6063, 6082-T6, 7075-T6 e outras ligas |
| Acabamento de superfície |
Anodização Negra |
| Tipo de anodização |
Tipo II ou Tipo III disponíveis de acordo com a aplicação |
| Capacidade de usinagem |
Usinagem CNC de 3, 4 e 5 eixos |
| Geometria |
Bolsos, ranhuras, cavidades, furos e perfis personalizados |
| Tolerância |
De acordo com o desenho do cliente e requisitos de recursos |
| Inspeção |
Inspeção dimensional/inspeção CMM disponível |
| Volume de produção |
Protótipo, baixo volume e produção |
| Formatos CAD |
STEP, STP, IGES, IGS, DWG, DXF e outros formatos comuns |
| Personalização |
Totalmente personalizado |
| Cotação |
Com base no desenho, material, acabamento, quantidade e requisitos |
Importante:As especificações reais de material, tolerância e anodização devem ser confirmadas no desenho do cliente antes da cotação ou produção.
Usinagem CNC de precisão para caixas de alumínio complexas
A geometria deste alojamento contém vários recursos de usinagem que exigem acesso controlado à ferramenta e fixação cuidadosa.
Dependendo do projeto, a fresagem CNC pode ser usada para produzir:
- Bolsos profundos embutidos
- Cavidades internas
- Superfícies escalonadas
- Interfaces de montagem
- Aberturas de precisão
- Furos roscados
- Rebaixamentos
- Escareadores
- Localizando recursos
- Superfícies de contato planas
- Perfis externos
- Interfaces mecânicas personalizadas
Para geometrias complexas, a usinagem CNC multieixos pode reduzir o número de configurações necessárias e ajudar a manter relações posicionais entre diferentes recursos.
A JYH pode revisar o modelo CAD e o desenho do cliente antes da produção para identificar possíveis desafios de usinagem, problemas de tolerância, limitações de acesso à ferramenta e considerações de acabamento.

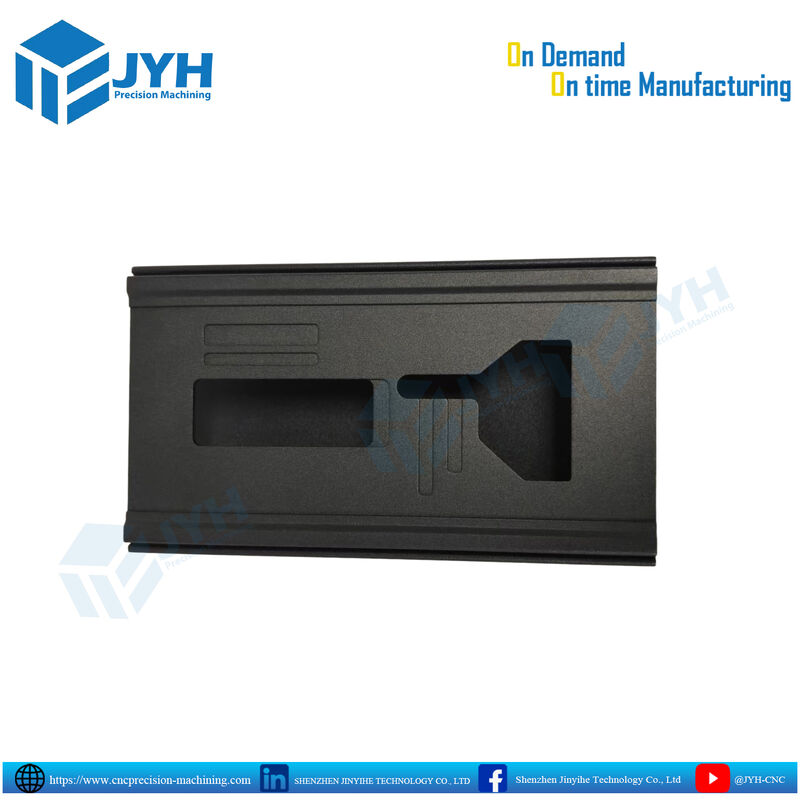

Acabamento de superfície de alumínio anodizado preto
O acabamento preto mostrado nesta caixa é produzido atravésanodização de alumínio.
A anodização cria uma camada de óxido de alumínio na superfície, em vez de simplesmente aplicar tinta convencional. A anodização Tipo II é comumente selecionada para aparência e proteção geral da superfície, enquanto a anodização dura Tipo III é geralmente selecionada quando é necessária maior resistência ao desgaste e uma superfície mais dura.
Opções de anodização preta
| Recurso |
Anodização Preta Tipo II |
Anodização Dura Preta Tipo III |
| Objetivo principal |
Aparência e proteção geral |
Resistência ao desgaste e à abrasão |
| Aparência |
Normalmente mais suave/decorativo |
Normalmente mais duro, mais fosco |
| Proteção de superfície |
Bom |
Mais alto |
| Resistência ao desgaste |
Moderado |
Alto |
| Consideração dimensional |
Menor espessura de revestimento |
Maior espessura de revestimento |
| Aplicações típicas |
Carcaças, eletrônicos, produtos de consumo |
Peças de desgaste mecânico, componentes industriais |
| Cor |
Preto disponível |
Preto disponível |
Para componentes de precisão, o processo de anodização deve ser considerado durante a usinagem porque a camada anodizada afeta as dimensões acabadas. Furos críticos, roscas, furos e superfícies de contato podem exigir compensação dimensional adequada antes do acabamento.
Materiais de alumínio disponíveis
A liga de alumínio exata pode ser selecionada de acordo com os requisitos da aplicação.
Alumínio 6061-T6
Uma escolha popular para caixas usinadas CNC devido à sua boa usinabilidade, relação resistência/peso e adequação para anodização.
Alumínio 6082-T6
Adequado para componentes estruturais e industriais onde são necessários bom desempenho mecânico e usinabilidade.
Alumínio 7075-T6
Usado onde é necessária maior resistência. No entanto, os requisitos de anodização cosmética devem ser considerados durante a seleção do material porque a composição da liga pode influenciar a aparência anodizada.
Outros materiais
Dependendo do projeto, a JYH também pode avaliar:
- alumínio 6063
- 2024 alumínio
- Aço inoxidável
- Latão
- Cobre
- Titânio
- Plásticos de engenharia
- Outros materiais especificados pelo cliente
Fabricação de carcaças de alumínio CNC personalizadas
Este produto énão é um gabinete padrão pronto para uso.
A carcaça pode ser fabricada de acordo com:
- Desenho de engenharia 2D
- Modelo CAD 3D
- arquivo STEP
- arquivo IGES
- Desenho DXF/DWG
- Amostra de protótipo
- Especificação técnica
Dimensões, espessura da parede, furos, bolsões, pontos de montagem, roscas, acabamento superficial e outros recursos podem ser personalizados para sua aplicação.
Isso torna a usinagem CNC adequada para empresas que desenvolvem novos produtos onde os invólucros de alumínio padrão não podem fornecer a geometria necessária ou a precisão dimensional.
Aplicativos
As caixas de alumínio usinadas CNC personalizadas podem ser usadas em muitos setores e categorias de produtos, incluindo:
Eletrônicos e equipamentos elétricos
- Caixas de dispositivos eletrônicos
- Equipamento de controle
- Carcaças de sensores
- Gabinetes de instrumentos
- Carcaças de conectores
- Conjuntos eletrônicos
Robótica e Automação
- Componentes do robô
- Caixas de controle de movimento
- Montagens de sensores
- Equipamento de automação
- Interfaces mecânicas
Equipamentos Industriais
- Componentes da máquina
- Carcaças de equipamentos
- Instrumentação
- Controladores industriais
- Conjuntos mecânicos personalizados
UAV e hardware avançado
- Caixas eletrônicas
- Componentes estruturais
- Coberturas de equipamentos
- Montagens mecânicas de precisão
Produtos de consumo
- Produtos eletrônicos premium
- Dispositivos inteligentes
- Equipamento portátil
- Caixas de produtos personalizadas
Protótipo e P&D
- Protótipos de engenharia
- Protótipos funcionais
- Desenvolvimento de produto
- Equipamento de teste
- Produção piloto
Processo de usinagem CNC
Um fluxo de trabalho de produção típico para uma caixa de alumínio personalizada inclui:
1. Revisão de Engenharia
Nossos engenheiros revisam o desenho 2D e/ou modelo CAD 3D para entender o material, tolerâncias, geometria, acabamento superficial e requisitos funcionais.
2. Análise DFM
O projeto é revisado quanto à acessibilidade da ferramenta, espessura da parede, cantos internos, cavidades profundas, fixação e sequência de usinagem.
3. Preparação de Materiais
A liga de alumínio especificada é fornecida e preparada para usinagem CNC.
4. Fresagem CNC
A carcaça é usinada usando o processo de fresagem CNC apropriado. Componentes complexos podem exigir configurações múltiplas ou usinagem de vários eixos.
5. Rebarbação e preparação de superfície
Arestas vivas, rebarbas e resíduos de usinagem são removidos antes do acabamento superficial.
6. Acabamento de Superfície
O componente pode receber anodização preta ou outro tratamento de superfície especificado.
7. Inspeção Dimensional
Dimensões críticas e características funcionais são inspecionadas de acordo com os requisitos do cliente.
8. Controle de Qualidade Final
Os componentes acabados são verificados visual e dimensionalmente antes da embalagem e envio.
Por que escolher a usinagem CNC para caixas de alumínio?
| Método de fabricação |
Geometria Complexa |
Precisão |
Protótipo Amigável |
Acabamento de superfície |
Personalização |
| Usinagem CNC |
Excelente |
Excelente |
Excelente |
Excelente |
Excelente |
| Chapa metálica |
Moderado |
Bom |
Bom |
Bom |
Bom |
| Fundição sob pressão |
Bom |
Bom |
Baixo |
Excelente |
Moderado |
| Moldagem por injeção |
Excelente |
Excelente |
Baixo |
Excelente |
Moderado |
| Impressão 3D |
Excelente |
Moderado |
Excelente |
Moderado |
Excelente |
Para aplicações de engenharia e de baixo volume, a usinagem CNC pode eliminar a necessidade de ferramentas de produção dedicadas e permite que alterações de projeto sejam implementadas de forma relativamente rápida.
Para maiores volumes de produção, a JYH também pode avaliar processos de fabricação alternativos, comofundição sob pressão, moldagem por injeção ou fabricação de chapas metálicasquando apropriado.
Controle de qualidade
Para caixas de alumínio usinadas com precisão em CNC, o controle dimensional é particularmente importante em torno de superfícies de contato, interfaces de montagem, furos, roscas e cavidades internas.
Dependendo dos requisitos do projeto, a inspeção pode incluir:
- Inspeção dimensional
- Medição CMM
- Inspeção de dimensão crítica
- Inspeção de rosca
- Inspeção visual
- Inspeção de acabamento superficial
- Inspeção de aparência de anodização
- Inspeção do Primeiro Artigo (FAI)
- Certificado de Conformidade (CoC)
- Relatórios de inspeção
Os requisitos de inspeção podem ser definidos de acordo com o desenho do cliente e as especificações de qualidade.
Do protótipo à produção
JYH Precision Machining oferece suporte a projetos de fabricação personalizados dedesenvolvimento de protótipos através da produção.
Protótipo
Adequado para:
- Desenvolvimento de novos produtos
- Validação de engenharia
- Teste de ajuste e função
- Verificação de projeto
- Projetos de P&D
Produção de baixo volume
Adequado para:
- Produção piloto
- Lançamento de produto
- Equipamento para pequenos lotes
- Máquinas especializadas
- Hardware de inicialização
Produção Fabricação
Para produtos estabelecidos, os processos de fabricação podem ser otimizados para repetibilidade, qualidade e eficiência de produção.
Essa abordagem do protótipo à produção permite que os clientes mantenham a continuidade à medida que seus produtos passam do desenvolvimento de engenharia para a produção.
O que precisamos para cotar sua caixa de alumínio CNC
Para fornecer uma cotação precisa, envie:
- Modelo CAD 3D-- STEP/STP preferido
- Desenho de engenharia 2D--PDF
- Especificação de materiais
- Requisito de acabamento de superfície
- Quantidade necessária
- Tolerâncias críticas
- Requisitos de inspeção
- Cronograma de entrega alvo, se aplicável
Exemplo de solicitação de cotação
Papel:Carcaça de alumínio usinado CNC
Material:6061-T6
Terminar:Anodização Negra
Quantidade:100 peças
Desenho:PDF + PASSO
Inspeção:Inspeção dimensional
Aplicativo:Gabinete eletrônico industrial
Envie seus desenhos e nossa equipe de engenharia poderá revisar o projeto e fornecerFeedback do DFM e uma cotação de fabricação.
Opções de personalização
A carcaça pode ser customizada de acordo com a aplicação, incluindo:
Material
- 6061-T6
- 6082-T6
- 7075-T6
- 6063
- Outras ligas de alumínio
Acabamento de superfície
- Anodização preta
- Anodização clara
- Anodização vermelha
- Anodização azul
- Anodização dura tipo III
- Jateamento de contas
- Escovação
- Polimento
- Revestimento em pó
- Marcação/gravação a laser
Usinagem
- Fresamento CNC de 3 eixos
- Usinagem CNC de 4 eixos
- Usinagem CNC de 5 eixos
- Torneamento CNC quando aplicável
Operações Adicionais
- Rosqueamento
- Perfuração
- Alargamento
- Tocando
- Rebarbação
- Conjunto
- Marcação a laser
- Inspeção personalizada
Perguntas frequentes
O que é uma caixa de alumínio usinada CNC?
Uma caixa de alumínio usinada CNC é uma caixa mecânica de precisão fabricada em alumínio usando fresadoras controladas por computador. Ele pode conter bolsos, cavidades, furos, roscas, interfaces de montagem e outros recursos personalizados.
Você pode fabricar esta caixa de acordo com nosso desenho?
Sim. A caixa pode ser personalizada de acordo com o seuDesenho de engenharia 2D e modelo CAD 3D.
Qual alumínio é melhor para caixas CNC?
6061-T6 é uma escolha comum para carcaças de alumínio usinadas CNC de uso geral porque oferece uma combinação útil de usinabilidade, propriedades mecânicas e adequação à anodização. A liga apropriada depende, em última análise, dos requisitos mecânicos, ambientais e cosméticos da aplicação.
Você pode fazer caixas de alumínio anodizado preto?
Sim. A anodização preta pode ser especificada como Tipo II ou Tipo III dependendo da aparência, durabilidade e requisitos dimensionais exigidos.
Você pode fabricar protótipos?
Sim. A usinagem CNC é adequada para protótipos porque as peças podem ser produzidas diretamente a partir de dados CAD, sem a necessidade de moldes de injeção dedicados ou ferramentas de fundição sob pressão.
Você pode produzir pequenos lotes?
Sim. A usinagem CNC pode ser usada para protótipos, produção de baixo volume e programas de produção maiores.
Você fornece relatórios de inspeção?
A documentação de inspeção pode ser fornecida de acordo com os requisitos do projeto, incluindo inspeção dimensional e medição CMM quando necessário.
Quais arquivos são necessários para cotação?
UMModelo 3D STEP/IGES e desenho 2D em PDFsão recomendados. Os requisitos de quantidade e acabamento superficial também devem ser fornecidos.
